400D-4/36103手动液压阀门注脂枪《用户手册》

• 一、原理简介(操作前一定要通读本手册)

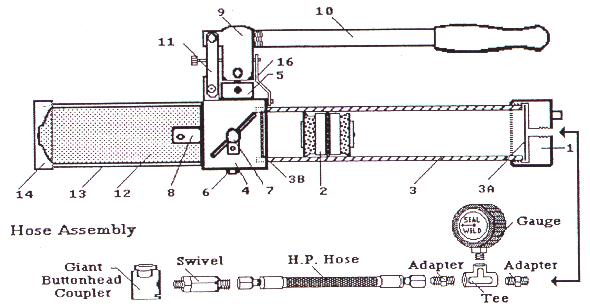

  手动液压加注枪是手工操作的液压泵，可以产生10000psi(700kgf/cm2)注射压力。 它的工作原理非常简单，手压液压泵手柄(图示#10)使得高压液压油推动送料缸筒(#3)中的活塞(#2)，活塞推动前面所装载的密封剂。连续 打压手柄就可以使得压力不断增高。当超过管线压力时候，密封剂就被挤入阀门的密封剂 空腔中。当加注完足够的密封剂后，打开液压泵侧面的小旁通阀(#7)进行卸压，再把加注头摘下后即可把 加注枪撤掉了。

  加注操作者必须非常熟悉工作原理与所维护的阀门的机械极限。

  保证加注枪在上等工作条件下工作，并且装载标准的阀门润滑剂/密封剂。

  及时修理或者更换损坏或丢失的零件。必须使用高压软管部件。手柄没有用销钉(#16)锁死之前是不能 用手柄拿放加注枪的。

  返回页首

• 二、加注枪的装料

  1. 完全打开加注枪侧面的小旁通阀(图中#7)， 卸掉加注枪中的压力，并检查压力表读数以确认压力为零。
  2. 拧开送料缸筒的端盖(#1)，如果拧动吃力则需要检查旁通阀门(#7) 是否打开。使用手柄(#10)可以增加扭矩，端盖上伸出有一个钉，把 它插入手柄(#10)顶端的小孔中即可使用。
  3. 保持活塞(#2)在送料缸筒的端部：
  4. 用料筒(Cartridge)装料---（译者注：一端带盖，另一端有通气拉盖的筒装密封剂）
     • 您可以按照EZ-LOADER（nordstrom产一种专用装料器） 的指导手册装料，或者
     • 如果没有EZ-LOADER装料器，把料筒的盖子打开，把料筒 套在送料缸筒(#3)的外面（把送料缸筒放在料筒里面）。
     • 打开旁通阀门(#7)。
     • 用手掌拿住料筒的一端，并把加注枪（开口）朝上放置在地板上。
     • 套住送料缸筒(#3)的同时，慢慢向下推动料筒，当料筒到底后（感觉料筒的 底部碰到送料缸筒(#3)的顶部），去掉料筒尾部的拉盖。料筒应该很容易地 从送料缸筒上滑脱下来，把送料缸筒(#3)外面残留的密封剂擦掉。
     • nordstrom产一种短型12盎司(340克)料筒专门用于400D-4/36103 。长型1磅装(454克)的料筒也可以用，只不过它的尾部没有拉盖，你必须 从尾部把多余的1-1/2"(38mm)长的料筒割掉，然后把用完的空料筒拔出扔掉。
     • 拧紧送料缸筒(#3)的端盖，关闭旁通阀(#7)，就可以手柄打压了。
  5. 用棒料装载
     • 非常小心地用手柄(#10)推动送料活塞至底部， 不要划伤送料缸筒的内壁！
     • 把棒料上的沙子和尘土擦掉，然后撕掉塑料包装皮。
     • 直接把棒料推入送料缸筒中(#3)。
     • 拧紧送料缸筒(#3)的端盖，关闭旁通阀(#7)，就可以手柄打压了。
  6. 用袋料装载
     • 非常小心地用手柄(#10)推动送料活塞至底部， 不要划伤送料缸筒的内壁！
     • 剪掉袋子的一端，把东西挤进送料缸筒中(#3)。
     • 不要把密封剂以外的异物挤进送料缸筒中，尽可能地减少空气泡。
     • 拧紧送料缸筒(#3)的端盖，关闭旁通阀(#7)，就可以手柄打压了。

  返回页首

• 三、加注操作(操作高压工具时一定要佩带眼睛保护镜)

  1. 首先检查是否已经装料，端盖是否拧紧。
  2. 关闭旁通阀(#7)，(注意：只能用手拧，不许用扳手和其它工具！)
  3. 用手柄(#10)打压。观察高压软管出口接头是否有密封剂挤出来。当没有空气泡挤出来时， 就可以把接头装在阀门的注射嘴子上了。
  4. 当压力升高时候，观察压力表，一旦你熟悉了正确读取表压，你就能够判断何时密封剂 开始进入阀门了。参考学习附件“操作心得”和 “指导曲线”表，以便了解润滑和密封不同类型阀门 的详细情况。
  5. 完成阀门维护之后，打开旁通阀(#7)，然后摘掉接头。

  返回页首

• 四、使用心得

  1. 手柄没有用销钉(#16)锁定之前，不能用手柄拿放加注枪的。
  2. 不使用时，或者保持加注枪满载，否则把送料缸筒中的活塞推到底部(液压油全部回到储油袋)。
  3. 不使用时，保持旁通阀(#7)打开。(注意：打开旁通阀不要超过一圈！)
  4. 保持各螺纹连接处旋紧。随时更换泄漏的零部件。始终保持加注枪干净， 降低有害物质进入阀门密封系统的危险！
  5. 定期地测试检查液压储油袋内的压力释放阀(#8)是否工作正常。测试方法为：把高压软管 从压力表后的三通上拆掉，换上一个NPT 1/4"高压盲堵头。打压并观察压力表读数。 压力表读数接近11000psi时，压力释放阀起作用卸放到9500psi。如果压力超过11500psi 那么就必须更换压力释放阀。
  6. 如果发现只能把加注枪放置在异常角度才能加注，表明液压油池中进入了空气。加注枪必须维修了， 参考第五章《补充液压油》。
  7. 很少见，但是有可能发生。当密封剂进入压力表的波登管时，表针就会为零。这时首先要确保卸掉 全部的高压源之后才能更换压力表。为了使得压力表寿命延长，请在更换压力表前在三通 接头处“挖”下去一定量密封剂形成小凹穴。再在凹穴处滴满轻质液压油，然后安装新压力表。

  返回页首

• 五、补充液压油

  该过程将确定加注枪是需要维修还是仅仅缺少液压油。任何牌号的液压油都可以使用（不是刹车制动液）， 但是不能相互混合使用。

  如果补充液压油后没有解决加注枪的毛病，我们建议您提交维修。如果您不会维修，请把加注枪交回 nordstrom来维修。

  袋装液压油的补充步骤：

  1. 打开旁通阀门(#7)，检查压力表确认系统内部压力全部释放掉了。
  2. 从送料缸筒(#3)上取下端盖(#1)。
  3. 取下手柄 (#10)。
  4. 非常小心地用手柄(#10)推动送料活塞(#2)至底部，不要划伤送料缸筒的内壁！
  5. 用老虎钳夹住送料缸筒(#3)部位，并使送料缸筒口朝地面。
  6. 打开旁通阀(#7)。
  7. 取下液压油袋(#12)方面的筒盖(#14)。
  8. 把液压油袋上的内六方螺丝拆下。
  9. 使用一个塑料加油瓶，非常慢地加液压油。使用手指把液压油袋上面的气泡赶掉。一直做，直到气泡全部被赶走。 如果可行，最好把液压油袋的螺丝孔敞开，放置一整天，保证气泡全部跑净。
  10. 加完液压油后，把内六方螺丝拧好。
  11. 把筒盖(#14)装回。
  12. 加注枪装满密封剂，拧紧端盖(#1)，关闭旁通阀(#7)。
  13. 加注枪可以使用了。为防止空气进入液压系统，千万不要超过手力去关闭旁通阀(#7)。 如果从旁通阀泄漏出液体，请马上去修理加注枪。

  返回页首

• 六、保修资料(仅做参考，以英语原文为准)

  nordstrom仅对材料缺陷和人工缺陷进行保修。从货物交运之日起一年的保修期，在此保修条款及任何相关的保修责任中， nordstrom的义务和对客户的赔偿额都强调被限制在退赔购买价格、修理或者更换（由nordstrom选择决定）方式之内，条件是 在所指期间内，经过nordstrom同意，而且客户把产品向工厂或者nordstrom指定修理厂退回并且付请了全部费用后。保修不包括正常损耗的 项目：包装物，密封件，过滤器等。也不包括：设备腐蚀，污染，使用不当（疏忽大意），事故，以及被换件的产品。在此强调， 这个保修条款代替其它任何保修的表达和暗示等等。

  SERIAL NUMBER	__________	DATE	__________
  TESTED BY:	__________	TO:	__________

  返回页首

• 七、400D-4/36103手动液压加注泵《零件清单》

  请向北京同博达石油设备有限公司电话咨询，我们将提供零件编号图和零件清单目录。

• 八、实物照片

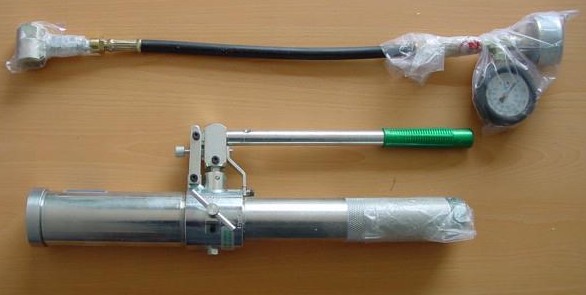

  手动液压加注枪一套

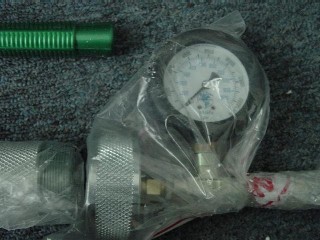

  压力表
