风力发电机组螺栓紧固的专用拉伸器
(2008年英国TENTEC新品)
为满足蓬勃发展的风电安装所需，英国TENTEC于2008年推出风电螺栓拉伸器。该系列螺栓拉伸器不同于通用产品，是为风力发电机组安装特制的。它适合多种品牌和型号风机的安装和维护。这些专门的结构和特性是听取了用户的多种需求后而设计的，包括：回转式液压快接头、活塞自动复位、直观操作。这些专用拉伸器全部由航天级高强度钢制造，紧凑而轻便，易于手工操作。
系列产品包括：
  1. 主风机螺栓的紧固工具-WTB系列螺栓拉伸器
  2. 塔筒基础螺栓紧固工具-WTF系列螺栓拉伸器
  3. WTP1电驱液压泵：输出流量3.5升/分
  4. WTP2电驱液压泵：输出流量4.6升/分

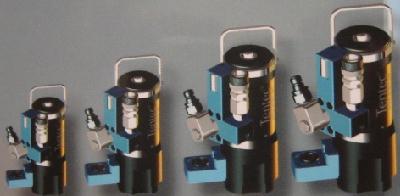

WTB风力发电机组主机塔螺栓拉伸器
一、WTB螺栓拉伸器：主风机螺栓紧固工具
我们完全知道风叶螺栓紧固的难度所在。由TENTEC新设计的WTB螺栓拉伸器，是用来紧固大多数主风机螺栓的。所有WTB拉伸工具都具备输出标准指定保护负载的能力，这些标准有：EN ISO898-1:1999和ASTM A490M(用于10.9级螺栓)。在设计这些汇集多种特性的拉伸器时，我们依然注重的是快速、安全、可靠、多个风电螺栓同时拉伸的一致性。
主风机螺栓紧固位置：
  1. 塔筒螺栓
  2. 风叶螺栓
  3. 机舱框架半连接
  4. 机舱/转塔环轴承
  5. 主轴到叶轮毂
  6. 后端止推轴承
  7. 前端止推轴承
旋转式液压接头 齿轮/齿环式螺母上紧机构 齿轮/齿环式螺母上紧机构
回转式液压快接头：
既灵活又方便。由于多数风叶螺栓周围空间有限，在需要同时连接多个拉伸器时，WTB提供了可选购的360°转动式液压快接头。这种转动接头可以让液压管路处于最合适的位置以便连接拉伸器。 		齿轮/齿环式螺母上紧机构：
在螺栓拉伸过程中，通过该机构可以快速而一致地上紧六角螺母。使用一个普通的1/2英寸方驱头扳手即可手操完成。
弹簧加载对中 液压拉伸器的高质量PU密封环 机械计数器
为了加快安装速度，所有WTB拉伸器都安装了弹簧加载装置，它会推动螺母驱动环自动扣在六方螺母上。操作完全向操作工透明，所以在把拉伸器向螺母对正时候非常节省时间。 WTB装备了高质量的机加工过的PU(聚胺酯)密封环和高强度的防挤出环。这些密封环非常可靠，可以承受上千次的加压循环。密封环的更换相对容易和快捷。 加压循环计数器：为了定期维护的需要，WTB提供了机械计数器。只要瞥一眼，就知道拉伸器被使用了多少次加压循环。
高强度/高寿命拉拔部件：在WTB的心脏部位是拉拔部件。使用高等级航天材料并且认真设计出来，以便给出最长寿命。
所有WTB拉伸器具有一个安全装置，用来保证拉拔部件异常失效时造成工具失败时的安全。
自动复位 底部加工以广泛适应 WTB技术参数示意图
自动复位：
为了加快速度，所有的WTB拉伸器装备了压力卸零后的复位弹簧。这样拉伸器马上备好去拉下一个螺栓，而不需要操作工再干预。 		最佳适应性：
WTB拉伸器的底部外形轮廓经过了机械加工，以便保证最大限度适用性。WTB被设计成适用钢结构用大六角螺母，螺母标准为DIN 934。WTB还被设计成适用有垫圈的螺母，螺母标准是DIN 6916和DIN 125。 		上图为WTB技术参数示意图
(技术参数见下表)
型号 螺栓直径 螺栓出头高度 最大冲程 最大负载 液压面积 直径A 高度B D 重量
/ 米制 最短 最长 mm kN lbs mm2 In2 mm mm mm kg
WTB30 M30 62 69 8 465.38 104622 3447.21 5.343 72 205 64 5.75
WTB33 M33 66 73 10 575.80 129444 4265.09 6.611 79 217.55 71.5 7.17
WTB36 M36 75 82 10 678.26 152478 5024.05 7.787 84.5 229.5 75 8.14
WTB39 M39 88 98 10 810.58 182225 6004.20 9.307 92 263 83 10.4
WTB42 M42 83 91 10 929.67 208999 6886.37 10.674 97 262.5 88 11.8
WTB45 M45 87 96 10 1079.49 242680 7996.12 12.394 105 271 95 14
WTB48 M48 93 102 10 1221.59 274624 9048.67 14.025 111 281 101 16
最高工作压力1350bar
返回页首

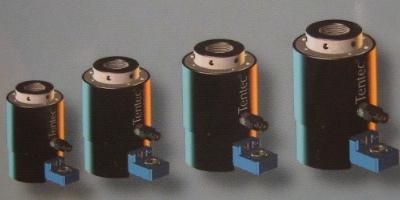

WTF风力发电机组塔筒基础螺栓拉伸器
二、WTF螺栓拉伸器：风机塔筒基础螺栓紧固工具
由TENTEC新设计的WTF螺栓拉伸器，设计用来紧固大多数的基础螺栓。该系列螺栓拉伸器可以用于各种不同的螺栓螺纹标准，比如：Williams Inc.螺栓以及传统的ISO米制标准螺栓和英制标准螺栓。在设计这些汇集多种特性的拉伸器时，我们依然注重的是快速、安全、可靠、多个基础螺栓同时拉伸的一致性。
  1. 25mm超长冲程，一次拉伸到位：由于基础螺栓植入基础深度不等，大多数情况会遇到螺栓生根高度不一致，所以就需要拉伸器的液压活塞有足够的冲程。WTF系列拉伸器有25mm长度的冲程，保证不间断一次拉伸到位。
  2. 齿轮/齿环式螺母上紧机构：在螺栓拉伸过程中，通过该机构可以快速而一致地上紧六角螺母。使用一个普通的1/2英寸方驱头扳手即可手操完成。
风力发电机组塔筒基础螺栓高出头 风力发电机组塔筒基础螺栓短出头
对付较长螺栓出头高度：
通常基础螺栓会高出六角螺母较高。遇到这种情况，则在WTF拉伸器的上部使用一个备用的六角螺母。 		对付较短螺栓出头高度：
当螺栓出头比较短，则使用加长型的拉拔器以便下捞螺栓短头。
自动复位：
为了加快速度，所有的WTF拉伸器装备了压力卸零后的复位弹簧。这样拉伸器马上备好去拉下一个螺栓，而不需要操作工再干预。 		多个螺栓同时拉伸：
多个螺栓拉伸器可以用高压管连接起来，以便同时给多个拉伸器加载。TENTEC可提供各种尺寸和接头规格的高压管。 		广泛适用性：
WTF被设计成适用钢结构大六角螺母，螺母标准为DIN 6915和常见的DIN 934。WTB还被设计成适用有垫圈的螺母，螺母标准是DIN 6916和DIN 125。
1型基础螺栓拉伸器 2型基础螺栓拉伸器 2型基础螺栓拉伸器应用示意图
1型基础螺栓拉伸器：
为通用型，适合大多数基础螺栓。 		2型基础螺栓拉伸器：
适合螺栓与塔筒间距不足的场合。
《WTF基础螺栓专用拉伸器技术规格表》-请咨询我们。
返回页首
三、整备式电驱液压泵
WTP1型电驱动液压动力站 WTP2型电驱动液压动力站
液压泵型号 功率
kW 		频率
Hz 		相位数 输出压力
bar
WTP1.50.220.1500 1.5 50 220VAC,2相 1500
WTP1.50.380.1500 1.5 50 380VAC,3相 1500
WTP2.50.220.1500 1.5 50 220VAC,2相 1500
WTP2.50.380.1500 1.5 50 380VAC,3相 1500
WTP2.60.220.1500 1.5 60 220VAC,2相 1500
WTP2.60.380.1500 1.5 60 380VAC,3相 1500
返回页首
返回主页 返回《TENTEC液压螺栓拉伸器和液压螺母》分目录
