英国TENTEC液压螺母技术参数表

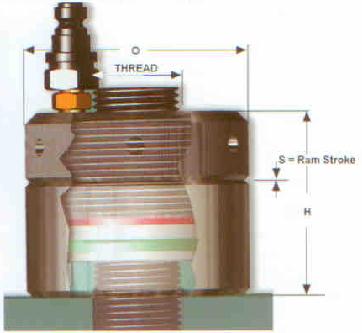

| TCHN系列上部承载环式液压螺母 | |||||||
|
|||||||
| 零件号 | 螺纹 | 零件号 | 螺栓载荷 | O | H | S | |
| 英制 | 英寸 | 米制 | 米制 | 吨 | mm | mm | mm |
| TCHN:0875 | 7/8 | M22 | TCHN:0022 | 19.1 | 54 | 40 | 5 |
| TCHN:1000 | 1 | M24 | TCHN:0024 | 20.6 | 57 | 44 | 5 |
| TCHN:1125 | 1 1/8 | M27 | TCHN:0027 | 22.1 | 60 | 46 | 5 |
| TCHN:1250 | 1 1/4 | M33 | TCHN:0033 | 26.6 | 67 | 48 | 5 |
| TCHN:1375 | 1 3/8 | M36 | TCHN:0036 | 32.6 | 73 | 52 | 6 |
| TCHN:1500 | 1 1/2 | M39 | TCHN:0039 | 37.5 | 78 | 56 | 6 |
| TCHN:1625 | 1 5/8 | M42 | TCHN:0042 | 42.6 | 83 | 58 | 6 |
| TCHN:1750 | 1 3/4 | M45 | TCHN:0045 | 44.6 | 86 | 60 | 6 |
| TCHN:1875 | 1 7/8 | M48 | TCHN:0048 | 52.5 | 93 | 64 | 8 |
| TCHN:2000 | 2 | M52 | TCHN:00525 | 63.1 | 102 | 72 | 8 |
| TCHN:2250 | 2 1/4 | M56 | TCHN:0056 | 78.3 | 112 | 75 | 8 |
| TCHN:2500 | 2 1/2 | M64 | TCHN:0064 | 94.4 | 124 | 81 | 8 |
| TCHN:2750 | 2 3/4 | M68 | TCHN:0068 | 104.5 | 131 | 89 | 8 |
| TCHN:3000 | 3 | M72 | TCHN:0072 | 125.1 | 144 | 96 | 10 |
| TCHN:3250 | 3 1/4 | M80 | TCHN:0080 | 161.3 | 159 | 104 | 10 |
| TCHN:3500 | 3 1/2 | M90 | TCHN:0090 | 203.4 | 176 | 114 | 10 |
| TCHN:3750 | 3 3/4 | M95 | TCHN:0095 | 216.7 | 182 | 117 | 10 |
| TCHN:4000 | 4 | M100 | TCHN:0100 | 247.5 | 200 | 126 | 15 |
| TCHN:4500 | 4 1/2 | M110 | TCHN:0110 | 282.4 | 215 | 138 | 15 |
| TCHN:5000 | 5 | M125 | TCHN:0125 | 383.3 | 244 | 150 | 15 |
| TCHN:5500 | 5 1/2 | M140 | TCHN:0140 | 497.1 | 272 | 168 | 15 |
| TCHN:6000 | 6 | M150 | TCHN:0150 | 567.5 | 290 | 174 | 15 |

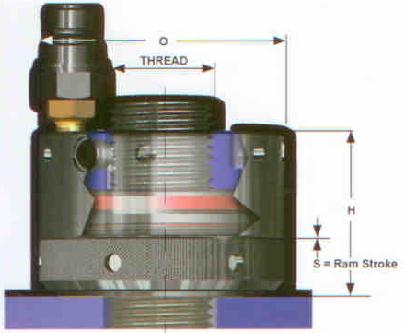

| BCHN系列下部承载环式液压螺母 | |||||||
|
|||||||
| 零件号 | 螺纹 | 零件号 | 螺栓载荷 | O | H | S | |
| 英制 | 英寸 | 米制 | 米制 | 吨 | mm | mm | mm |
| BCHN:0875 | 7/8 | M22 | BCHN:0022 | 19.1 | 54 | 48 | 5 |
| BCHN:1000 | 1 | M24 | BCHN:0024 | 20.6 | 57 | 48 | 5 |
| BCHN:1125 | 1 1/8 | M27 | BCHN:0027 | 22.1 | 60 | 48 | 5 |
| BCHN:1250 | 1 1/4 | M33 | BCHN:0033 | 26.6 | 67 | 51 | 5 |
| BCHN:1375 | 1 3/8 | M36 | BCHN:0036 | 32.6 | 73 | 54 | 6 |
| BCHN:1500 | 1 1/2 | M39 | BCHN:0039 | 37.5 | 78 | 56 | 6 |
| BCHN:1625 | 1 5/8 | M42 | BCHN:0042 | 42.6 | 83 | 58 | 6 |
| BCHN:1750 | 1 3/4 | M45 | BCHN:0045 | 44.6 | 86 | 60 | 6 |
| BCHN:1875 | 1 7/8 | M48 | BCHN:0048 | 52.5 | 93 | 70 | 8 |
| BCHN:2000 | 2 | M52 | BCHN:00525 | 63.1 | 102 | 71 | 8 |
| BCHN:2250 | 2 1/4 | M56 | BCHN:0056 | 78.3 | 112 | 75 | 8 |
| BCHN:2500 | 2 1/2 | M64 | BCHN:0064 | 94.4 | 124 | 86 | 8 |
| BCHN:2750 | 2 3/4 | M68 | BCHN:0068 | 104.5 | 131 | 90 | 8 |
| BCHN:3000 | 3 | M72 | BCHN:0072 | 125.1 | 144 | 94 | 10 |
| BCHN:3250 | 3 1/4 | M80 | BCHN:0080 | 161.3 | 159 | 104 | 10 |
| BCHN:3500 | 3 1/2 | M90 | BCHN:0090 | 203.4 | 176 | 114 | 10 |
| BCHN:3750 | 3 3/4 | M95 | BCHN:0095 | 216.7 | 182 | 118 | 10 |
| BCHN:4000 | 4 | M100 | BCHN:0100 | 247.5 | 200 | 124 | 15 |
| BCHN:4500 | 4 1/2 | M110 | BCHN:0110 | 282.4 | 215 | 136 | 15 |
| BCHN:5000 | 5 | M125 | BCHN:0125 | 383.3 | 244 | 148 | 15 |
| BCHN:5500 | 5 1/2 | M140 | BCHN:0140 | 497.1 | 272 | 164 | 15 |
| BCHN:6000 | 6 | M150 | BCHN:0150 | 567.5 | 290 | 176 | 15 |
| 定制 | / | M180 | 定制 | / | / | / | / |
| 定制 | / | M190 | 定制 | 1207 | 428 | 230 | 25 |
| 定制 | / | M245 | 定制 | / | / | / | / |
| 定制 | / | M270 | 定制 | / | / | / | / |
