英国TENTEC传统型螺栓拉伸器技术参数表HTT系列

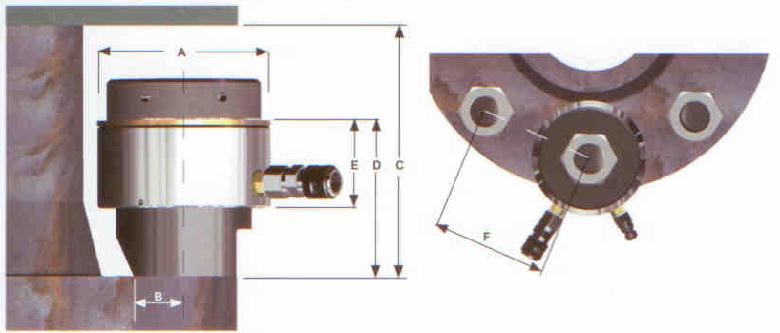

液压缸	零件号	螺纹		零件号	螺栓载荷	液压面积	冲程	重量	A	B	C	D	E	F
工具号	英制	英寸	mm	米制	吨	mm2	mm	kg	mm
1号	/	/	16	1CTST:0016	23	1516	10	3.5	73	24	110	74	45	49
	1CTST:0750	0.75	18	1CTST:0018						24	110	74	45	49
	/	/	20	1CTST:0020						27	110	74	45	51
	1CTST:0875	0.875	22	1CTST:0022				3		27	115	74	45	51
	1CTST:1000	1	24	1CTST:0024						30	125	78	45	60
	1CTST:1125	1.125	27	1CTST:0027						32	130	78	45	60
	定制	/	27	/	30	1300	5	2.5	56	/	/	/	/	/
2号	定制	/	30	/	47	2061	5	3	73	/	/	/	/	/
	/	/	30	2CTST:0030	45	2955	15	5	102	30	150	90	54	72
	2CTST:1250	1.25	33	2CTST:0033						36	160	95	54	76
	2CTST:1375	1.375	36	2CTST:0036						36	160	95	54	76
	2CTST:1500	1.5	39	2CTST:0039						38	170	100	54	80
3号	3CTST:1500	1.5	39	3CTST:0039	81	5406	15	9	132	42	175	95	56	88
	3CTST:1625	1.625	42	3CTST:0042						42	185	100	56	90
	3CTST:1750	1.75	45	3CTST:0045						44	195	103	56	94
	3CTST:1875	1.875	48	3CTST:0048						46	205	107	56	100
	3CTST:2000	2	52	3CTST:0052						48	210	112	56	104
4号	4CTST:1875	1.875	48	4CTST:0048	128	8490	15	15	163	50	205	105	56	110
	4CTST:2000	2	52	4CTST:0052						52	215	108	56	112
	/	/	TR55	定制						54	235	117	56	118
	4CTST:2250	2.25	56	4CTST:0056						54	235	117	56	118
	/	/	60	4CTST:0060						54	238	120	56	126
	4CTST:2500	2.5	64	4CTST:0064						58	254	129	56	126
5号	5CTST:2500	2.5	64	5CTST:0064	184	12194	15	25	192	64	254	125	60	136
	/	/	68	5CTST:0068						72	258	130	60	144
	5CTST:2750	2.75	72	5CTST:0072						72	258	130	60	146
	5CTST:3000	3	76	5CTST:0076						74	258	141	60	154
5.5号	定制	/	M80×4兼M90×4		220	14649	15	35	201	/	260	176	/	/
6号	6CTST:3000	3	76	6CTST:0076	266	17645	15	44	231	76	260	146	64	162
	/	/	80	6CTST:0080						76	264	146	64	162
	6CTST:3250	3.25	85	6CTST:0085						78	272	148	64	174
	6CTST:3500	3.5	90	6CTST:0090						78	280	154	64	185
	6CTST:3750	3.75	95	6CTST:0095						99	300	168	64	200
	6CTST:4000	4	100	6CTST:0100						105	305	172	64	212
